50m EtherCON DMX-Leitung via XLR 3-pol auf RJ45 Adapter

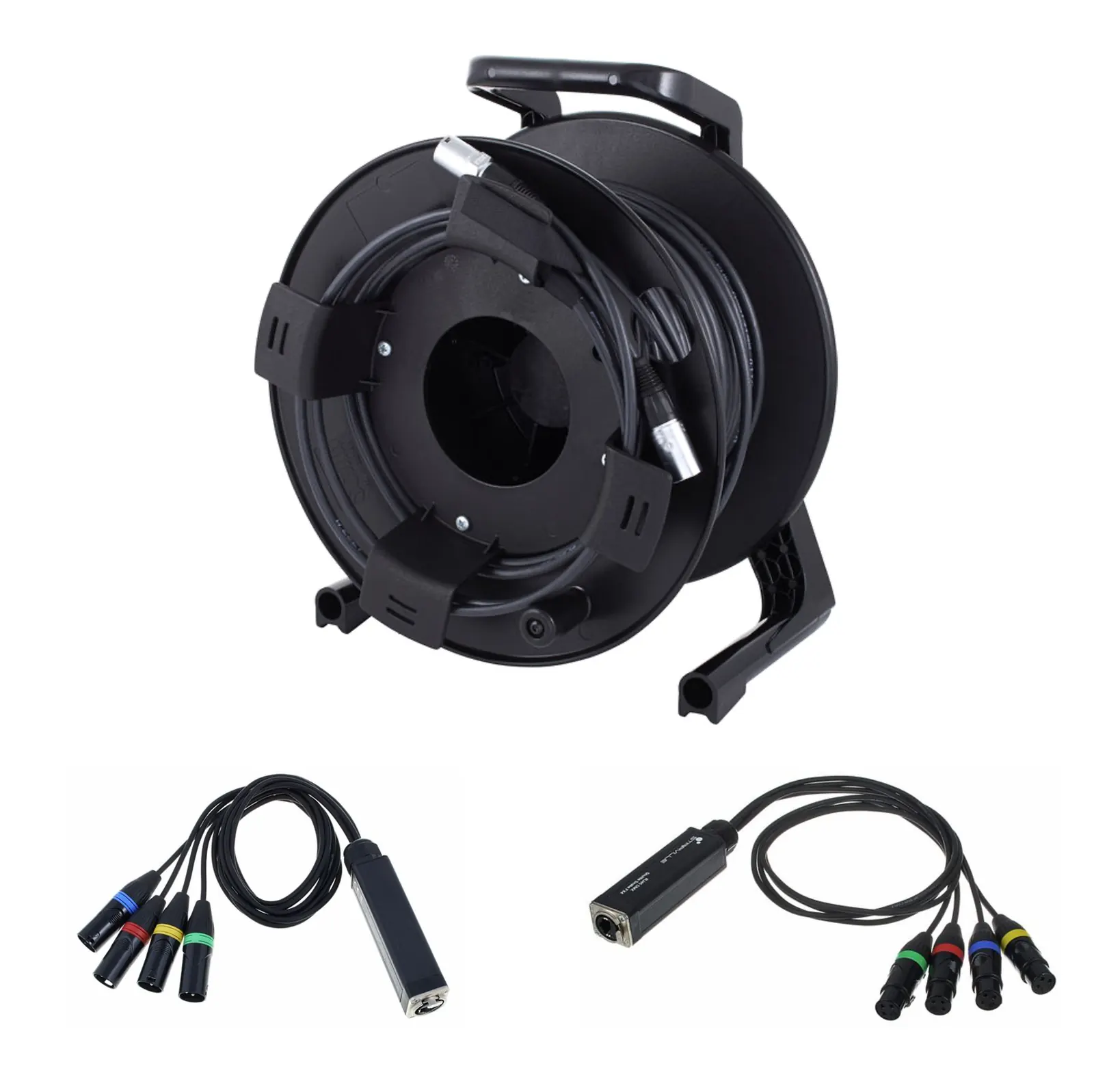

50 m DMX-Leitung via XLR-auf-RJ45-Adapter – ein Set aus einer 50 m langen CAT5e-Kabeltrommel und je einem 4-fach-Adapterkabel mit 3-poligen XLR-Female- bzw. XLR-Male-Anschlüssen, mit dem sich DMX-Signale bequem über ein leichtes Netzwerkkabel statt über schweres klassisches DMX-Multicore übertragen lassen.

Da ein CAT5-Kabel vier Adernpaare besitzt, können über eine einzige Trommel bis zu vier DMX-Leitungen gleichzeitig geführt werden – praktisch, wenn mehrere Universen oder Steuerleitungen über eine lange Strecke (z. B. zum Followspot-Platz oder in einen anderen Gebäudeteil) verlegt werden müssen, ohne mehrere einzelne DMX-Kabel schleppen zu müssen.

• Kabellänge: 50 m (CAT5e, auf Kabeltrommel)
• Adapter: je 1× 4-fach-Adapterkabel 3-pol-XLR-male → RJ45 und 3-pol-XLR-female → RJ45 (ca. 90 cm)
• Kapazität: bis zu 4 DMX-Leitungen über ein Kabel
• Anschluss am Gerät: 3-polig XLR (Standard-DMX)

Die Idee, DMX-Signale über handelsübliche Netzwerkkabel statt über klassisches, deutlich schwereres DMX-Multicore zu übertragen, hat sich in der Veranstaltungsbranche längst als praxiserprobte Methode etabliert – nicht zuletzt, weil CAT5-Kabeltrommeln leichter, günstiger und in großen Längen einfacher verfügbar sind als spezialisierte mehradrige DMX-Leitungen. Dieses Set liefert genau diese Lösung fertig konfektioniert: eine 50-Meter-Trommel plus zwei passende Adapterkabel für beide Enden der Strecke. Für Aufbauten mit langen Kabelwegen, etwa zum Followspot-Platz oder in einen entfernten Gebäudeteil, reduziert das spürbar Gewicht und Volumen im Fuhrpark gegenüber klassischem Multicore. Da beide Enden bereits mit den passenden Adaptern ausgestattet sind, ist das Set sofort einsatzbereit, ohne dass separate Adapterpaare zusammengesucht werden müssten.

Technisch nutzt diese Lösung die Tatsache, dass ein Standard-CAT5-Kabel vier verdrillte Adernpaare besitzt, während ein einzelnes DMX512-Signal nach dem 3-pol-Standard lediglich zwei Signaladern (plus Masse) benötigt – dadurch lassen sich rein rechnerisch bis zu vier unabhängige DMX-Leitungen gleichzeitig über ein einziges CAT5-Kabel führen. In der Praxis ist dabei zu beachten, dass die verwendete Pinbelegung zwischen den Adaptern exakt übereinstimmen muss, da unterschiedliche Hersteller hier historisch bedingt nicht immer denselben Standard verwenden. Elektrisch ist ein CAT5-Kabel für die relativ niedrige DMX-Datenrate von 250 kBit/s ohnehin deutlich überdimensioniert, weshalb auch bei größeren Kabellängen in der Praxis keine Qualitätseinbußen gegenüber klassischem DMX-Kabel zu erwarten sind.
